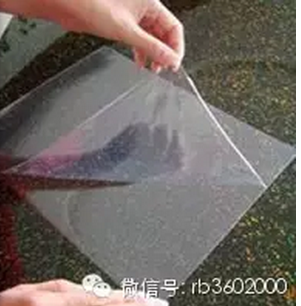

復(fù)合時(shí)的表現(xiàn)現(xiàn)象：

1、復(fù)合的產(chǎn)品熟化前有“斑點(diǎn)或氣泡”，但是通過(guò)熟化后減輕或消除。

2、檢查復(fù)合膜“斑點(diǎn)或氣泡”內(nèi)是否還有其他晶點(diǎn)或雜質(zhì)。這一點(diǎn)非常重要。

3、檢查斑點(diǎn)或氣泡的形狀是否是有規(guī)則的排列。

4、復(fù)合產(chǎn)品熟化前無(wú)“斑點(diǎn)或氣泡”，但是熟化后有“斑點(diǎn)或氣泡”。

5、有印刷油墨的地方有“斑點(diǎn)或氣泡”，空白處無(wú)氣泡。

6、滿版均有大量“斑點(diǎn)或氣泡”。

現(xiàn)象分析及解決辦法：

1、第一種現(xiàn)象一般通過(guò)熟化后達(dá)到正常。

2、環(huán)境因素如：灰塵及雜質(zhì)的影響，則搞好環(huán)境衛(wèi)生。另外膠液中含有雜質(zhì)，進(jìn)行過(guò)濾。

配制好的膠液中混有水分，在烘道60-90℃溫度下沒(méi)有被烘干，與固化劑反應(yīng)產(chǎn)生二氧化碳?xì)馀菁敖宦?lián)后產(chǎn)生白色晶點(diǎn)。同時(shí)復(fù)合膜還含有空氣泡和水氣泡兩種。

工作環(huán)境中濕度太大，空氣中水分附著在塑料表面，尤其是吸濕性大的塑料薄膜，如尼龍、玻璃紙等，易起晶點(diǎn)。

3、膠粘劑配制時(shí)濃度過(guò)稀造成上膠量不足；網(wǎng)輥選擇較淺造成上膠量不足；網(wǎng)輥堵版造成有規(guī)則的“斑點(diǎn)或氣泡”現(xiàn)象。

4、由于殘留溶劑的影響造成，適當(dāng)提高烘道溫度；由于初粘力不足造成二層薄膜間離位，可以更換初粘力更高的膠粘劑或適當(dāng)提高熱合輥的溫度；薄膜表面張力差也會(huì)造成初粘力不足。

5、 印刷油墨與膠粘劑不匹配，造成印刷油墨處與膠粘劑粘合不良；印刷油墨層假干現(xiàn)象，復(fù)合后通過(guò)熟化，殘留溶劑侵蝕印刷及復(fù)合層。

6、薄膜質(zhì)量差即基膜表面張力太差，造成膠粘劑流平性差或沒(méi)有膠的地方產(chǎn)生氣泡。復(fù)合時(shí)刮刀角度及膠液落差較大，沖擊產(chǎn)生氣泡。復(fù)合機(jī)高速運(yùn)轉(zhuǎn)時(shí)，氣泡不能及時(shí)消散，致膠盤(pán)內(nèi)產(chǎn)生大量氣泡，然后被夾帶入轉(zhuǎn)移到薄膜上；復(fù)合壓力不足，復(fù)合輥表面溫度太低，膠粘劑活化不足，流動(dòng)性小，使膠液網(wǎng)點(diǎn)與網(wǎng)點(diǎn)間的間隙無(wú)法填補(bǔ)，產(chǎn)生有微小的空隙，造成氣泡；膠粘劑質(zhì)量問(wèn)題；水分及醇類(lèi)的影響，在復(fù)合時(shí)盡量避免。
