對(duì)膠黏劑流平性的影響
連日來(lái)，低溫和暴雪天氣把神州大地?cái)嚨锰旆馗�，而且根�?jù)氣象臺(tái)的消息，未來(lái)還將有更極端的天氣出現(xiàn)。
那么，對(duì)低溫天氣頗為敏感的軟包裝印刷行業(yè)來(lái)說(shuō)，又將有有哪些影響，并如何避免出現(xiàn)質(zhì)量問(wèn)題呢？

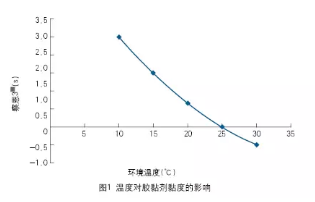

通常情況下，在干式復(fù)合工序正式開(kāi)始之前，會(huì)配制符合要求的膠黏劑，但此時(shí)要注意溫度對(duì)膠黏劑黏度的影響，圖1所示為膠黏劑的黏度隨環(huán)境溫度的降低而升高�？梢�(jiàn)，相同工作濃度的膠黏劑，其黏度在冬季因氣溫較低而升高，如10℃較25℃時(shí)上升了3s，這就會(huì)直接導(dǎo)致膠黏劑的流平性變差，影響最終的復(fù)合質(zhì)量。
預(yù)防措施：冬季時(shí)應(yīng)提前2～3天將膠黏劑存放于溫度適應(yīng)的生產(chǎn)車(chē)間中，有助于改善其流平性。
對(duì)復(fù)合膜熟化過(guò)程的影響
復(fù)合膜卷的收卷溫度直接影響復(fù)合膜的熟化效果，假如夏季時(shí)膜卷的收卷溫度是25℃，冬季時(shí)膜卷的收卷溫度是0℃，那么表面溫度為50℃的膜卷要將熱量充分傳遞到膜卷的芯部，冬季相比夏季會(huì)耗費(fèi)更長(zhǎng)的時(shí)間。當(dāng)然復(fù)合膜的熟化過(guò)程還與收卷直徑、膜卷寬度、材料的傳熱性、熟化室的溫度均勻性等因素有關(guān)。
冬季溫度過(guò)低對(duì)復(fù)合膜熟化程度造成的影響具體表現(xiàn)為：情況嚴(yán)重時(shí)會(huì)出現(xiàn)熟化不透現(xiàn)象，即膜卷表面及兩側(cè)的剝離強(qiáng)度良好，而卷中部位的復(fù)合膜強(qiáng)度很差;情況不太嚴(yán)重時(shí)則表現(xiàn)為芯部的復(fù)合膜經(jīng)水煮、蒸煮后出現(xiàn)脫層現(xiàn)象。因此，在冬季生產(chǎn)時(shí)，軟包裝企業(yè)應(yīng)注意同一膜卷不同部位熟化效果的差異性。
預(yù)防措施：適當(dāng)延長(zhǎng)熟化時(shí)間，控制冷卻輥的溫度不要過(guò)冷。
對(duì)水性膠黏劑貯運(yùn)的影響
當(dāng)丙烯酸類(lèi)及其改性水性膠黏劑在冬季貯存和運(yùn)輸時(shí)的環(huán)境溫度過(guò)低(低于5℃)時(shí)，水性膠黏劑的黏度將會(huì)變大，甚至出現(xiàn)結(jié)塊沉淀的現(xiàn)象，最后無(wú)法正常使用。
預(yù)防措施：冬季時(shí)軟包裝企業(yè)要加強(qiáng)注意水性膠黏劑的貯運(yùn)條件，應(yīng)避免太陽(yáng)直射，防潮、防凍，以防失效。
容易導(dǎo)致包裝袋破損
冬季低溫環(huán)境下BOPP/CPP(CPP為流延聚丙烯薄膜)結(jié)構(gòu)的復(fù)合包裝袋在材料和工藝參數(shù)基本不變的情況下，制袋后封口發(fā)脆，且封口強(qiáng)度下降，用鋼尺等工具很容易就能把封口頂破，但測(cè)試剝離強(qiáng)度等指標(biāo)又一切正常。這主要是因?yàn)榱餮泳郾┍∧さ哪秃暂^差，在環(huán)境溫度為10℃時(shí)就有一定脆性，如果不做相應(yīng)調(diào)整，在冬季氣溫下降時(shí)，封口發(fā)脆的現(xiàn)象就很常見(jiàn)了。
預(yù)防措施：考慮到流延聚丙烯薄膜的耐寒性差，軟包裝企業(yè)可以選用流延共聚聚丙烯薄膜(CCPP)。CCPP薄膜隨著共聚物中乙烯含量的增加，耐寒性也會(huì)相應(yīng)提高。一般來(lái)講，乙烯含量為5%～7%時(shí)，流延聚丙烯薄膜可耐-10～-5℃的溫度。
